Базові станції Kerlink для вашої бездротової мережі

24 Травня 2020
Блог > Популярне > Обладнання > Базові станції Kerlink для вашої бездротової мережі

Як відомо, однією з особливостей пристроїв Інтернету речей, або IoT, є наявність радіопередавача – тобто в них відсутній кабель живлення. Тому, щоб збирати та зчитувати інформацію такими датчиками, нам необхідна мережа бездротового зв’язку.

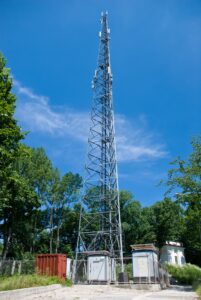

Коли згадують словосполучення “мережа бездротового зв’язку”, у багатьох з нас одразу перед очима постає картинка стільникової вишки.

Вже досить тривалий час GSMмережі грають значну роль у бездротовій передачі даних і розвитку М2М підключень ледь не у кожній сфері діяльності. Але якщо ви не оператор зв’язку, а сучасний підприємець, який просто хоче встановити датчики для моніторингу свого обладнання? Самостійно вежу ви будувати не станете, і навіть якщо і захочете, то витрати на неї будуть захмарними. Так, багато хто приходить до фінального висновку: “Ні, бездротова мережа не для мене”.

Справді, якщо ця мережа універсальна, тобто нам потрібно передавати голос, відео, дані великого розміру, коли необхідна висока швидкість і десятки кілометрів покриття, то без обладнання на картинці не обійтись. Проте, якщо ми говоримо про мережу для датчиків, тоді все стає простішим.



Замість вежі –

один маленький пристрій



iotji співпрацює з французькою компанією Kerlink, світовим лідером з виробництва обладнання для побудови бездротових мереж стандарту LoRaWAN. Десятки тисяч їхніх пристроїв використовуються тисячами компаній по всьому світу і обслуговують сотні мільйонів датчиків. Мережі LoRaWAN легко розгорнути маючи всього одну базову станцію, до того ж ви самостійно можете налаштовувати параметри передачі даних, масштаб покриття та місцезнаходження ваших базових станцій.

У лінійці Kerlink можна виокремити три основних типи базових станцій для LoRaWAN покриття: Kerlink Wirnet iBTS, Wirnet iStation, Wirnet iFemtocell evolution.

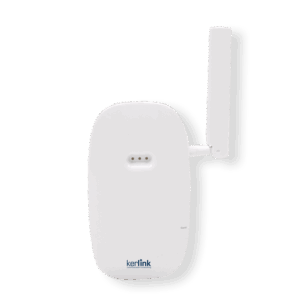

Wirnet iFemtocell evolution



Почнемо з наймолодшого представника лінійки – шлюза Wirnet iFemtocell evolution. Дане рішення, в першу чергу, підходить тим, хто планує побудувати бездротову мережу для невеликого приміщення, тим, хто тільки вивчає технологію LoRa або ж просто бажає покращити покриття мережі, що вже функціонує.

Wirnet iFemtocell evolution представлена у корпусі з рівнем захисту IP30, всередині якого розташований LoRaWAN модуль із 8TX/1RX для діапазонів EU863-870, IN865-867, RU864-870, US902-928, AU915-928, AS923, KR920-923. Також є можливість підключення зв’язку з LNS (LoRa Network Server) через 2G/3G/4G мережі та RJ45 Ethernet. Для живлення можна використовувати 230В змінного струму, 12В постійного та 5В через USBC. Якщо підключити шлюз до джерела безперебійного живлення або до відновлюваного джерела енергії, можна отримати повністю автономний пристрій.

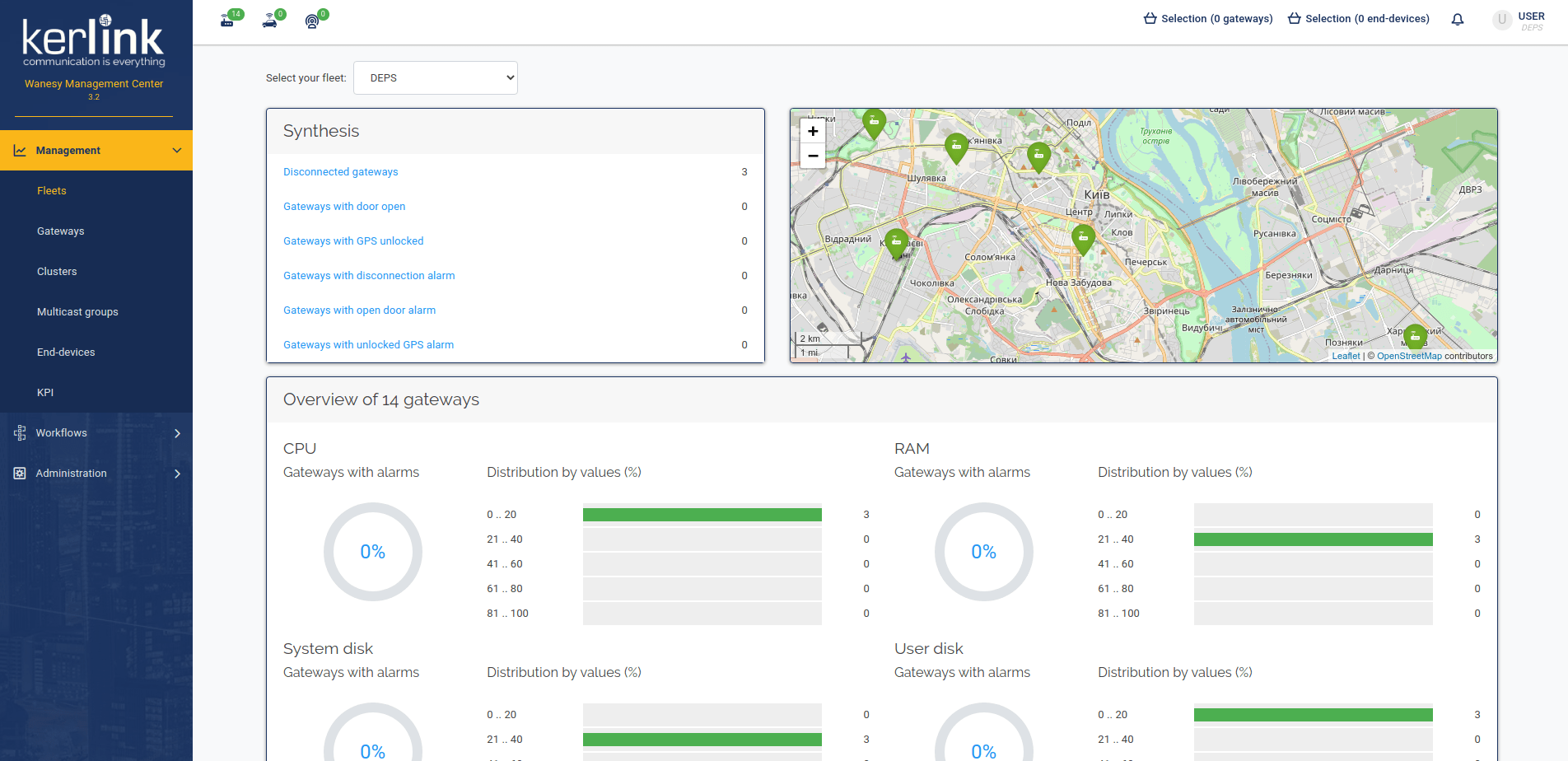

Додатково, iFemtocell evolution можна керувати віддалено через Kerlink Wanesy Management Center (WMC).

Wanesy Management Centerце повноцінне модульне рішення, що включає модулі управління операційною діяльністю (Operating Support SystemOSS), управління базовими станціями (Base Station ControllerBSC), контролер радіомережі (Radio Network ControllerRNC), а також мережевий сервер LoRaWAN (LNS) для моніторингу та налаштування всієї системи IoT, що ви побудуєте.

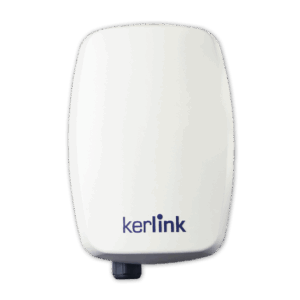

Wirnet iStation



Kerlink Wirnet iStationтиповий вибір тих, хто планує запускати власну мережу LoRa у межах території підприємтсва або невеликого населеного пункту.

Попередник Wirnet iStation Wirnet Stationз’явилась у 2014 році і стала першою комерційно доступною станцією стандарту LoRaWAN. У січні 2020 року було оголошено про припинення виробництва Wirnet Station, а клієнтам запропонували новий, більш довершений пристрій – Kerlink Wirnet iStation. Така базова станція дозволяє виконувати роботи на 8 TX и 1RX каналах LoRa діапазонів EU863-870, IN865-867, RU864-870, US902-928, AU915-928, AS923, KR920-923, вона надає можливість зв’язку з LNS через 2G/3G/4G мережі та Ethernet з підтримкою живлення PoE, передбачає GPS для синхронізації місця та часу. Все це представлено алюмінієвим корпусом з високим рівнем захисту IP67, який немає необхідності розбирати під час монтажної установки.

Зміцнений захист корпуса підійде тим, хто бажає використовувати обладнання у тяжких умовах навколишнього середовища (вологість, пил, бруд), до того ж робоча температура базової станції (від -40°С до +60°С) підкреслює її універсальність у використанні.

На додаток до усіх переваг iStation також передбачає віддалене керування, моніторинг та повну сумісність із платформою Kerlink Wanesy Management Center (WMC).





iStation не підтримує функцію геолокації LoRa (TdoA), але може запропонувати варіант маячкового трекінга (визначення того, чи потрапляє той чи інший датчик у зону покриття станцією).



Wirnet iBTS та Wirnet iBTS compact



Нарешті, згадаємо рішення для забезпечення LoRaWAN покриття великих масштабів: чи то в межах міста, чи то області, чи то всієї країни. Сотні квадратних кілометрів покриття, підключення мільйонів кінцевих пристроїв, розумне управління спектром, геолокація датчиків — всі ці завдання під силу найстаршим пристроям лінійки, Kerlink Wirnet iBTS compact и Wirnet iBTS.

Базовая станція Wirnet iBTSмодульна конструкція, яка вміщає у просторому корпусі до 3-ох модулів LoRaWAN 16TX/1RX, ПАВ фільтри, модуль для 2G/3G/4G зв’язку, Ethernet з підтримкою PoE, модуль GPS з підтримкою міток часу для TDoA (вони необхідні для геолокації датчиків без використання GPS), радіосканер для моніторингу ефіру (аналізатор спектру). Також є місце для батареї, що забезпечить коректне відключення обладнання у разі втрати живлення. Все це представлено у корпусі з рівнем захисту IP67, який підтримує роботу у температурному діапазоні від -40°С до +60°С.

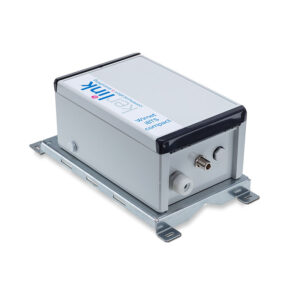

Наймолодша зі старших моделей, Wirnet iBTS compact, виконує функціонал вищезгаданої моделі, за виключенням кількості LoRaWAN модулів (всього 1), а джерело безперервного живлення має бути зовнішнім.

Обидві моделі підтримують функцію віддаленого управління, моніторингу та повну сумісність з Kerlink Wanesy Management Center (WMC).



Щоб ознайомитись із прикладами використання базових станцій у мережах бездротової передачі даних або дізнатися більше про технологію LoRaWAN, приєднуйтесь до спільноти iotji у Телеграмі: t.me/iotji
