Robustel – GSM шлюзи для Industry 4.0

26 Жовтня 2020
Блог > Популярне у IoT > IoT для Industry 4.0 > IoT обладнання > Robustel – GSM шлюзи для Industry 4.0

Що значить Industry 4.0, або “четверта промислова революція”



Використання парових двигунів замість ручної праці ознаменувало початок першої промислової революції.

Друга наступила з появою електроенергії та конвеєрів на заводах та фабриках.

Розвиток цифрових технологій, збільшення функціональності електронних пристроїв, поява Інтернету привели за собою третю.



Industry 4.0, або ж четверта промислова революція, будується на основі досягнень третьої промислової революції та створює новий етап розвитку масового виробництва, стираючи межі між фізикою, біологією та цифровими технологіями. Суть Індустрії 4.0 у забезпеченні комунікації між машинами (M2M communication) з метою автоматизації як можна більшої кількості робочих процесів. Так сподіваються забезпечити підйом продукційності, з нею  – точність виконання робіт і покращення якості виробництва.

Через три причини Industry 4.0 не варто вважати всього лише черговим етапом третьої промислової революції. Це швидкість, з якою ресурсозберігаючі технології вводяться у виробничі процеси, масштаби їх використання та їхній вплив на наші системи. Таких темпів розвитку технологій, що ми спостерігаємо сьогодні, не бачили за всю історію людства. Порівняно з попередніми промисловими революціями розробки Industry 4.0 зростають експоненціально, а не лінійно. До того ж вони трансформують майже кожну галузь у світі, і глибина цих трансформацій кардинально впливає на виробництво споживчих товарів, методи управління компаніями, і навіть урядові справи країн.

Вже неможливо уявити собі сучасне промислове підприємство без M2M комунікацій. І подібно до того, як літаки відмовились від пропелерів, а судна вийшли з води і стали на підводні крила, так і сучасні мережеві системи відмовляються від дротів. Бездротовий зв’язок тепер збирає інформацію з найглибших куточків виробничої лінії, витяжних систем на даху та найдальших полиць складу.



Промисловий 3G роутер Robustel



Robustel – китайська компанія-виробник industrial IoT обладнання якраз для забезпечення M2M зв’язку. За допомоги їхніх продуктів ви маєте змогу збирати інформацію з будь-якого кутка вашого заводу, фабрики і навіть лісопилки. Пристрої Robustel створять для цього покриття, а різноманітні датчики через нього будуть передавати дані на комп’ютер.



Що є у Robustel:

бездротові модеми

маршрутизатори

LoRaWAN шлюзи

системи периферійних обчислень

хмарне програмне забезпечення

комплексні рішення Інтернету речей.



Будь-який зразок обладнання Robustel створений для складних індустріальних умов: вони працюють за температури від -40°С до +75°С, живляться від 9-36В і навіть 9-60В, захищені від електростатичного розряду до 15кВ. Ну і окремою плюшкою в них є наявність 2G/3G/4G модуля. Звертайтеся до нас за вибором моделі Robustel, що підійде саме вам, через sales@iotji.io



Модеми і шлюзи серії Robustel M1000



Це найпростіші прилади для підключення M2M обладнання через інтерфейс RS232 та USB. Передають дані через мобільні мережі.

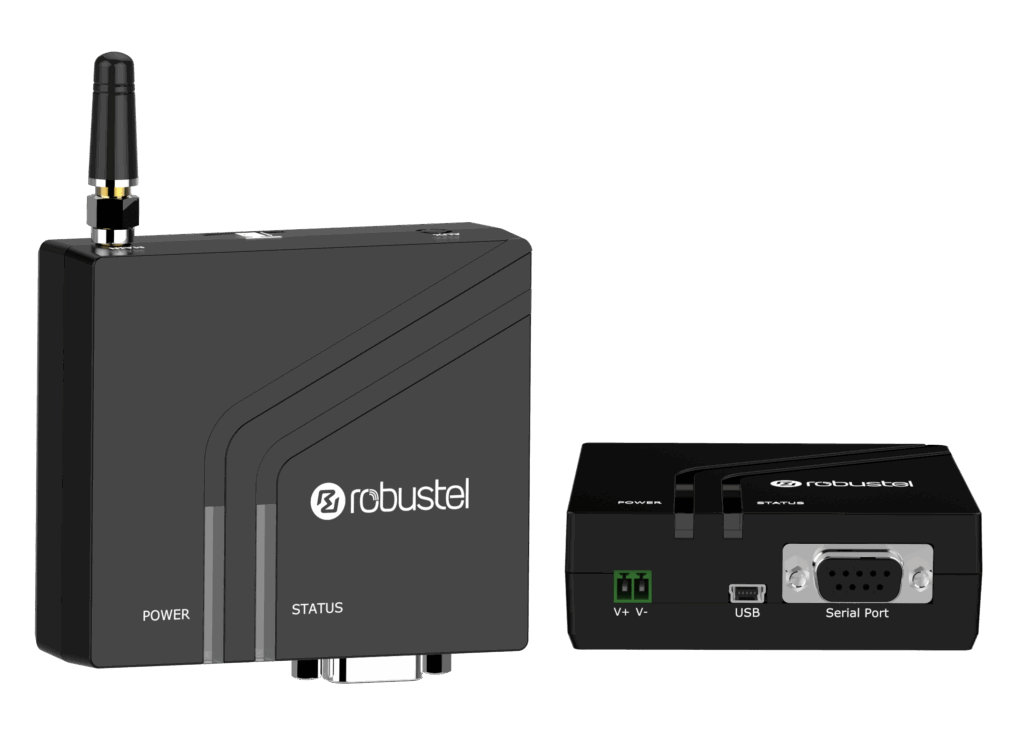

Robustel M1000 IoT шлюз LoRaWAN
Robustel M1000MP



Модем Robustel M1000MP має підтримку 2G/3G/4G мережі GSM/GPRS/EDGE/UMTS/ HSDPA/HSUPA/HSPA+ /LTE Cat 1 та інтерфейс RS232.



Robustel M1000USB IoT шлюз для промислових датчиків температури
Robustel M1000USB



Модем M1000USB теж підтримує 2G/3G/4G мережі та має більш розширений список сумісних мереж: GSM/GPRS/EDGE/HSDPA/HSUPA/HSPA+/UMTS/DC-HSPA+/TD-SCDMA/FDD LTE/TDD LTE. В наявності інтерфейс USB 2.0 (480Мбит/с), тип A, мама.

Обидва пристрої мають підтримку AT команд та передачу даних на швидкості до 384 Кбит/с (UMTS) та 100/50 Мбит/с. Є тут і GPS, A-GPS.

Робоча температура від -40°С до +75°С за відносної вологості від 5% до 95% дає можливість використовувати Robustel M1000 у найрізноманітніших галузях: у смарт ліфтах, на розумному автомобільному та залізничному транспорті і на виробничих лініях.

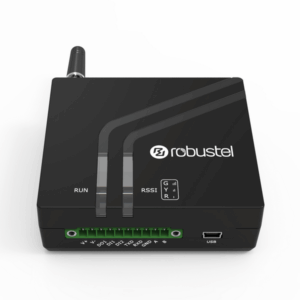

Robustel M1200 GSM LoRaWAN шлюз
Robustel M1200



Robustel M1200 можна віднести до промислових IoT шлюзів. Тут можна вставити 2 SIM карти, а додатково до стандартів передачі даних GSM/GPRS/EDGE/UMTS/WCDMA/HSDPA/HSUPA/HSPA+/FDD LTE/TDD LTE/Cat.M1/Cat.NB1 (NB-IoT) у Robustel M1200 є підтримка послідовного інтерфейсу RS485 та RS232. Robustel M1200 має 2 дискретних входи, 1 дискретний вихід (мокрі контакти), Modbus RTU, годинник, сторожовий таймер, повноцінний Web-інтерфейс, CLI та VPN.



Маршрутизатори і шлюзи серії Robustel R1500

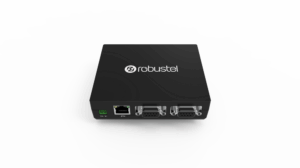

Robustel R1500 gsm шлюз для IoT та інше обладнання на частотах LoRaWAN
Robustel R1500



Промисловий IoT шлюз Robustel R1500 не підходить для мереж NB-IoT (Narrowband Internet of Things), але надає зв’язок через 3G/LTE мережі GSM/WCDMA/FDD LTE/TDD LTE. Як і у молодшої моделі Robustel M1200, тут наявний Modbus RTU, годинник, сторожовий таймер і повноцінний Web-интерфейс, CLI, VPN. У Robustel R1500 можна вставити 2 SIM карти, 2 интерфейса RS232 та 1 WAN порт Ethernet 10/100 Base-T.

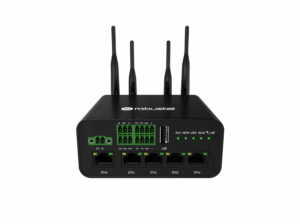

Robustel R1520 IoT маршрутизатор для аналогових датчиків
Robustel R1520



Моделі R1510 та R1520 пропонують до користування LAN порти – порт Ethernet 10/100 Base-T, Wi-Fi 802.11bgn клієнт/AP, дискретні порти та підтримку PoE (в моделі R1520 1 x PD 802.3at/af). SIM слот у R1510 один. R1520 підтримує GPS, RS232, RS485 та 1 аналоговий 10-бітний вхід для прямого підключення сенсорів за схемою 0-24В або 0-20мА.

У всіх приладах лінійки Robustel R1500 всього один стільниковий модуль, тому друга SIM карта функціонує більше як резерв на випадок виникнення проблем зі зв’язком в основній мобільній мережі. Температурні умови у всіх від -25°С до +70°С за відносної вологості 5% до 95%, що є трохи гіршим показником у порівнянні з Robustel M1000.



Маршрутизатори серії Robustel R2000

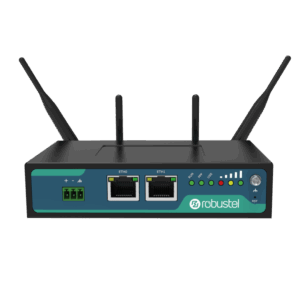

Robustel R2000 NB-IoT маршрутизатор в холодильні установки для овочесховищ
Robustel R2000



Усі маршрутизатори серії R2000 виконані у металічному корпусі. За своїм функціоналом Robustel R2000 це покращений R1510: тут мається другий слот для SIM карти і підтримка PoE PD 802.3at. Важливою особливістю цього IoT маршрутизатора є можливість його використання у мережах NB-IoT.

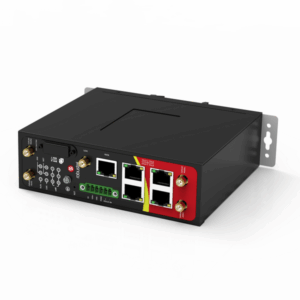

Robustel R2000 Dual NB-IoT шлюз для датчиків виміру вологості та температури
Robustel R2000 Dual



Robustel R2000 Dual вже обладнаний другим стільниковим модулем для забезпечення двох гарячих каналів передачі даних. Від маршрутизатора можна живити інші пристрої через 4 LAN порти з підтримкою PoE (30Вт кожний) 802.3at/af, а порт DI переведе їх у режим низького споживання енергії, що особливо важливо у експлуатації Robustel R2000 Dual у транспортних засобах.

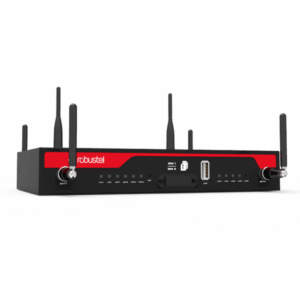

Robustel R2000 Ent IoT маршрутизатор RS232 RS485 для iot датчиків
Robustel R2000 Ent



R2000 Ent схожий на R2000 Dual за конфігурацією, але PoE только 1 порт PD 802.3at. Головна відміна Robustel R2000 Ent у порті RJ11, який можна використовувати як RS232 чи RS485 чи телефонний порт із живленням для зовнішнього телефонного апарату. Конфігурація такого типу дозволяє підключати роздрібні точки та їхні філії.



Robustel R2110 для iot датчика газу
Robustel R2110



Найновіша модель з цієї лінійки для IoT мереж – Robustel R2110. У ній ви знайдете окремі RS232, RS485, 1 дискретний вхід та 1 дискретний вихід (мокрі контакти). Robustel R2110 має підтримку Bluetooth LE 5.0, Wi-Fi 802.11a/b/g/n/ac на 2.4ГГц та на 5ГГц разом з опцією детектування включення запалювання, що прекрасно підходить для експлуатації Robustel R2110 у автомобілях.



Маршрутизатори серії Robustel R3000



Robustel R3000 LoRaWAN протокол обладнання для овочесховищ
Robustel R3000



Як і Robustel M1000 маршрутизатори цієї серії працюють за температур від -40°С до +75°С та відносної вологості від 5% до 95%, тобто функціонувати вони будуть майже за будь-яких умов.

Robustel R3000 підтримує мережі 2G/3G/4G з 2 слотами для основної та резервної SIM-карти. Він не має підтримки NB-IoT, проте протокол LoRaWAN його легко замінить.

PoE та аналогових портів у Robustel R3000 ви не знайдете. Проте, RS232, RS485 у вашому розпорядженні на додаток до дискретних входів (сухі контакти) и виходів (мокрі контакті). Наявна підтримка Wi-Fi 802.11a/b/g/n, 2.4 та 5 ГГц, GPS/GLONASS, у деяких моделях – Bluetooth.



Robustel R3010 lora шлюз для smart лифта і використання датчиків
Robustel R3010



Цікаве IoT застосування у моделі Robustel R3010. Її спеціально розробили для проектів розумних будинків, і особливо вона корисна для smart ліфтів. Robustel R3010 обладнаний R232, RS485, USB, 1 голосовим портом FXS, CAN, BACnet через RS485.



Edge computing (граничні обчислення)



В Україні edge computing ще називають “периферійні обчислення”, “туманні обчислення”. Edge computing – це перенесення частини обчислювальної потужності туди, де вона потрібна найбільше і де немає необхідності відправляти дані у хмару. Тобто обробка даних відбувається вже не доходячи до хмари. Звідси і походить термін “fog computing”, адже туман у житті нижчий за хмари 🙂

Серед асортименту Robustel є міні-комп’ютер із опцією граничних обчислень, який зможе працювати у промисловому середовищі завдяки своєму міцному корпусу. Це Robustel MEG5000 (Modular EDGE Gateway ) – модульний периферійний шлюз. Модульна конструкція складається з основного комутаціного блоку та двох модулів розширення.



Robustel MEG5000 edge computing маршрутизатор lora
Robustel MEG5000



Як засіб комунікації використовуються протоколи передачі даних у мережі 2G/3G/4G з 2 слотами для основної та резервної SIM-карти. Наявний WAN порт, який може бути 10/100/1000 Base-T, а може бути у варіанті з SFP модулем, дозволяючи підключити Robustel MEG5000 оптичним кабелем.

Мається підтримка Wi-Fi 802.11a/b/g/n/ac, 2.4ГГц та 5 ГГц, із швидкістю до 1300 Мбит/с, підтримка GPS/GLONASS, Bluetooth.

Додатково Robustel MEG5000 обладнаний RS485, 2 x RS232, 2 дискретними входами, 2 дискретними виходами, CAN та 8 портами Ethernet 10/100 Base-T. Слот розширення з 8 LAN портами також має інтерфейс SATA для підключення SSD накопичувача, розширюючи внутрішню пам’ять для програм та даних.



Robustel MEG5000 управляється через RobustOS –  створену виробником операційну систему на основі Linux. Ще у користувачів є можливість використовувати SDK для написання власного функціоналу на C, Java или Python.

Robustel cloud platform IoT platform Industry 4.0 мережеве та комунікаційне обладнання

Ми згадували вище, що четверта промислова революція неможлива без програмної складової. Тому не дивно, що індустріальні рішення Robustel охоплюють і програмне забезпечення теж. Умовно його можна поділити на три основні частини: операційна система RobustOS, система управління RCMS та додатки (в тому числі і третіх сторін).



Операційна система RobustOS



RobustOS – це операційна система для пристроїв Robustel власної розробки. Створена з нуля на основі ядра Linux, вона забезпечує налаштування полегшеного мікропрограмного забезпечення та додатків для всієї лінійки продуктів Robustel. RobustOS дозволяє користувачам поновлювати функціональність пристрою за допомогою легких додатків, не зачіпаючи основну прошивку. Крім того, система дає можливість переносити ці додатки між моделями різних серій з мінімальними змінами. Але для додаткової гнучкості налаштування для RobustOS можна створити додатки через RobustOS SDK на C, Python чи Java.



RCMS



Robustel Cloud Manager Service (RCMS) – це хмарна платформа IoT, сумісна з усіма продуктами Robustel. RCMS розробляється з нуля, щоб користувачі обладнання Robustel могли будувати свої рішення IoT економічно вигідними, з можливістю масштабування, могли швидко поспівати за ринком. Завдяки модульній конструкції RCMS дозволяє встановлювати нові додатки на платформу без втручання у роботу ядра, створювати нові функції та забезпечувати інтеграцію зі стороннім програмним забезпеченням.

Розроблена для сумісного використання з RobustOS, RCMS розкриває справжній потенціал продуктів Robustel, надаючи клієнтам максимальний набір функцій моніторингу, управління та контролю.

Моніторинг

Додаток RobustLink у RCMS надає можливість побачити весь парк пристроїв Robustel в одному місці з будь-якої точки світу. Можна відстежити стан приладу, потужність його сигналу, використання трафіку та стан WAN для будь-якого пристрою, що підключений до платформи.

Можливості моніторингу RCMS
• Панель управління
• Статус у мережі
• Тип підключення / з’єднання
• Використання трафіку
• Сила сигналу
• Місцезнаходження (GPS або вежі мобільного оператора)
• Встановлені додатки, прошивка чи конфігурація
• Оповіщення з пристрою у спливному вікні чи електронною поштою

Управління

Додаток RobustLink у RCMS використовується для віддаленого доступу до пристроїв Robustel з метою зміни параметрів конфігурації чи відправлення команд приладам через інтерфейс командної строки (CLI).

Бездротові оновлення (OTA) для файлів мікропрограм, додатків та конфігурації дозволяють підтримувати в актуальному стані як один пристрій, так і цілу мережу.

Можливості управління RCMS
• Прошивка по повітрю ОС (OTA)
• Прошивка по повітрю додатків RobustOS (OTA)
• Бездротова конфігурація (OTA)
• Експорт / редагування конфігурації приладу
• Шаблони пристроїв (розгортання без дотику)
• Доступ до віддаленої командної строки (CLI)
• Перемикання активного підключення та віддалена перезагрузка

Контроль

Додаток RobustVPN у RCMS використовується для створення віртуальної локальної мережі, до якої можна безпечно отримувати доступ з будь-якої точки світу шляхом завчасно налаштованого настільного VPN-клиєнта.

RobustVPN дозволяє отримати доступ до будь-якого пристрою Robustel та підключеним кінцевим пристроям незалежно від постачальника послуг Інтернет чи SIM-карти.

Функції управління RCMS
• Розподіляти пристрої по групамVPN
• Доступ до віддалених пристроїв через настільний клієнт RobustVPN
• Роздача прав доступу користувачів VPN
• Обмеження та управління трафіком тунеля VPN
• Роздача пристроям Virtual IP і підмереж
• Перегляд журналів VPN-підключень
• Увімкнення / відключення VPN у реальному часі

Додатки



Центр додатків надає доступ до додатків, що можна встановити на будь-який пристрій Robustel з маршрутизаторами RobustOS. Таким чином покращується і налаштовується поведінка маршрутизатора відповідно до потреб користувача. Іноді так можна уникнути встановлення додаткового вбудованого ПК, істотно знижуючи загальні витрати на проєкт. Наприклад, у пристроях серії Robustel R3000 ресурсів процесора, внутрішньої пам’яті та оперативної пам’яті вистачає на клієнтські додатки, до дого ж їх можна розширити за рахунок SD карти.



Як вибрати GPS модем Robustel?



Лінійка продуктів Robustel досить велика. Якщо знати, як правильно їх комбінувати, компетентний інженер з автоматизації виробництва зможе створити навіть більше функціональних варіантів IoT мереж. Як український системний інтегратор ми пропонуємо допомогу у виборі та установці цього обладнання у єдину систему. Скористайтеся контактами нижче або заповнюйте форму зворотнього зв’язку – наша команда надасть відповіді на всі питання. Ми також маємо спільноту у Телеграмі  http://t.me/iotji та сторінку уFacebook @iotji.io — долучайтеся для подальших оновлень про останні новини IoT в Україні.
